農業氣象站安裝步驟——

（1）基礎處理

    硬化地面厚度不低于15cm，膨脹螺栓打孔直徑為20mm，打孔間距 為18.5cm正方形。預埋地籠的用戶請參考說明書附件“氣象站 設備施工手冊”。

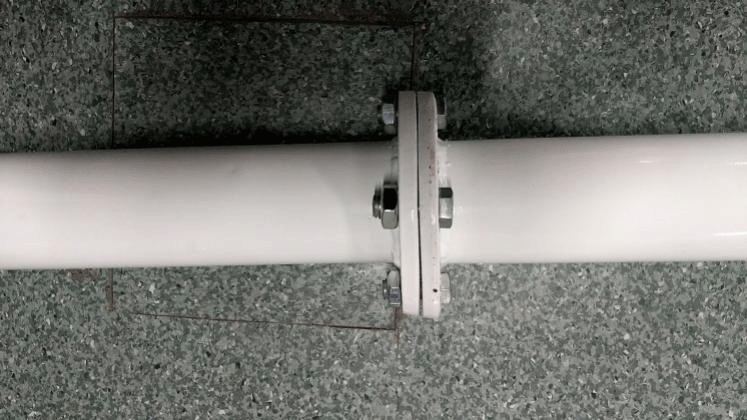

    （2）組裝立桿

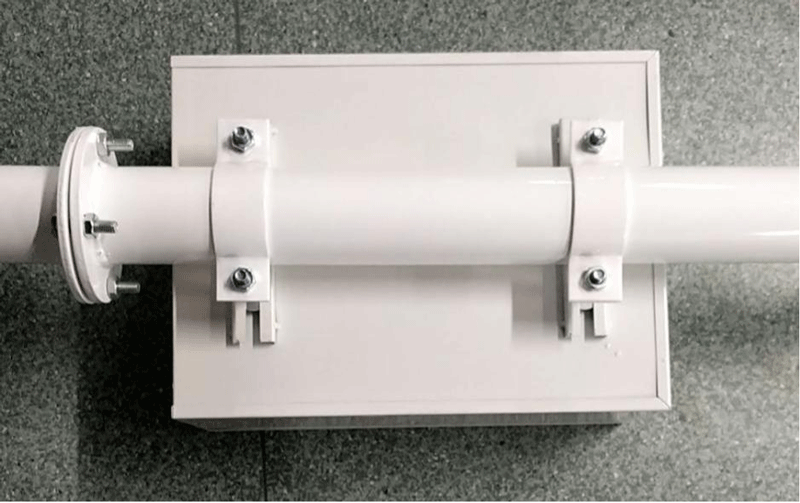

    （3）安裝設備箱

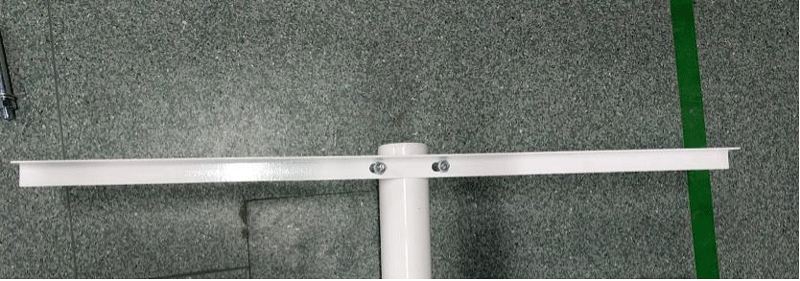

    （4）安裝傳感器橫桿

    用U型抱箍固定傳感器橫桿，立桿上部應預留2-5CM。

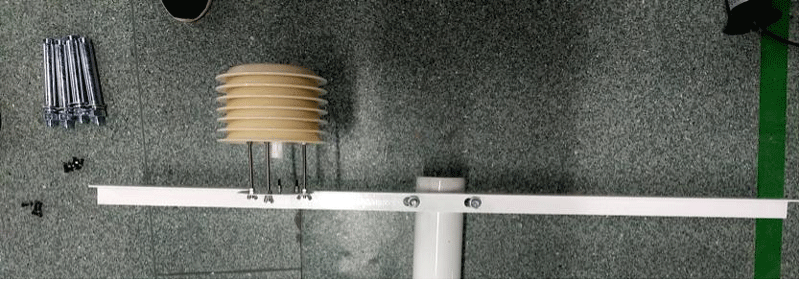

    （5）安裝傳感器及采集器

用M4螺絲將采集器與傳感器安裝到傳感器橫梁上，一般情況下，采集器盡量安裝到橫桿中間位置。

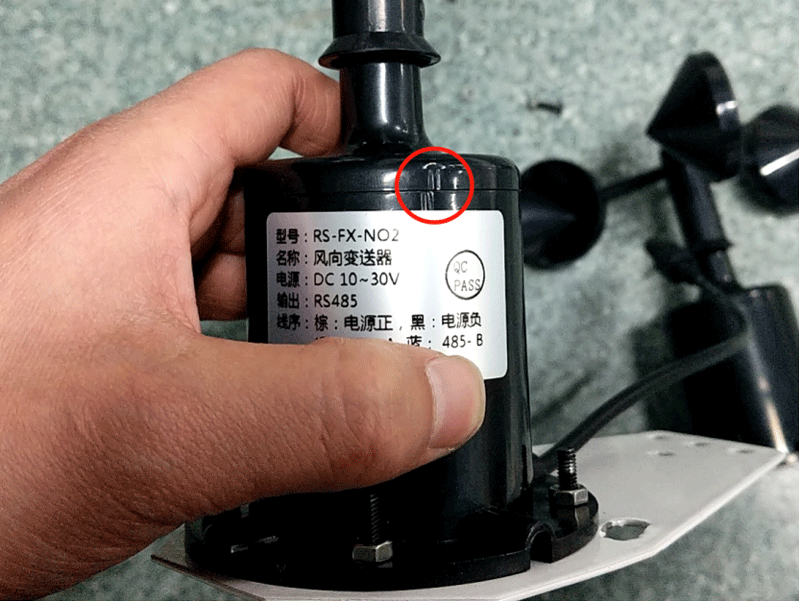

    當含有風向傳感器時，安裝風向傳感器之前應提前規劃風向傳感器缺

    口標識指向正北

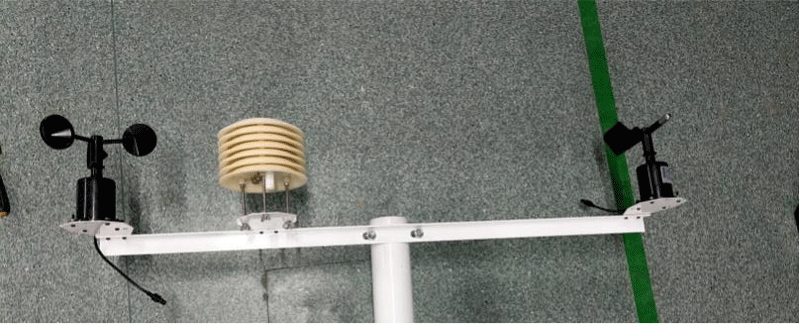

    示例配置的安裝完成圖。

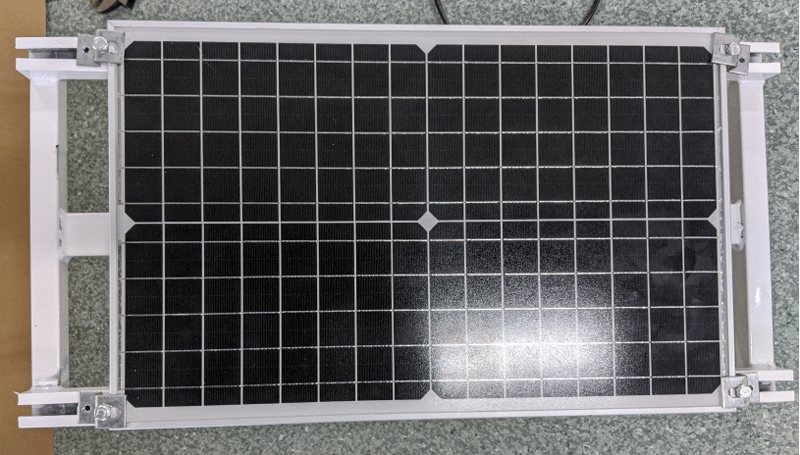

    （6）安裝太陽能電池板及雨量傳感器

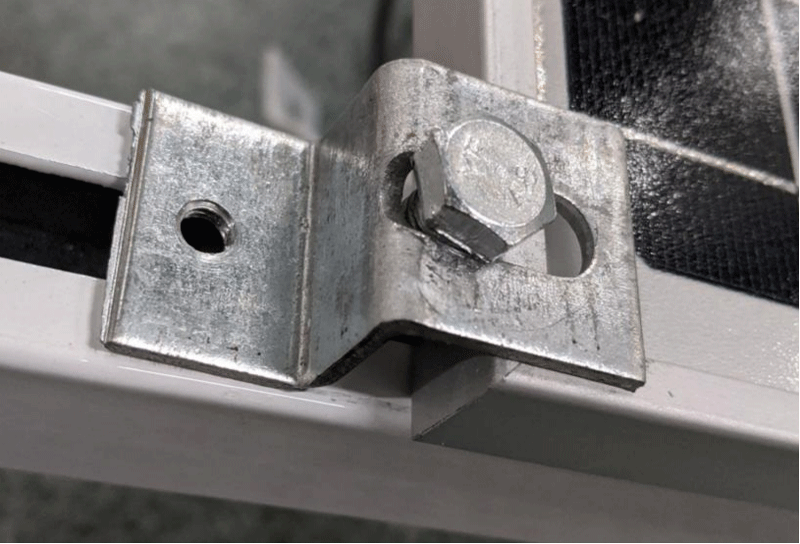

    太陽能板通過壓塊固定4角

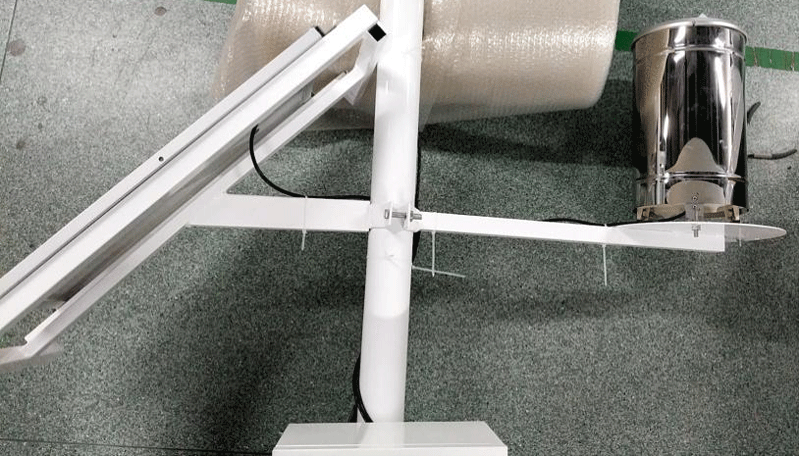

雨量傳感器與太陽能板分別安裝在立桿兩側。安裝平面應與最上面的傳感器橫桿垂直，防止上面?zhèn)鞲衅鲗?duì)雨量精度的影響。

    （7）連接傳感器數據線

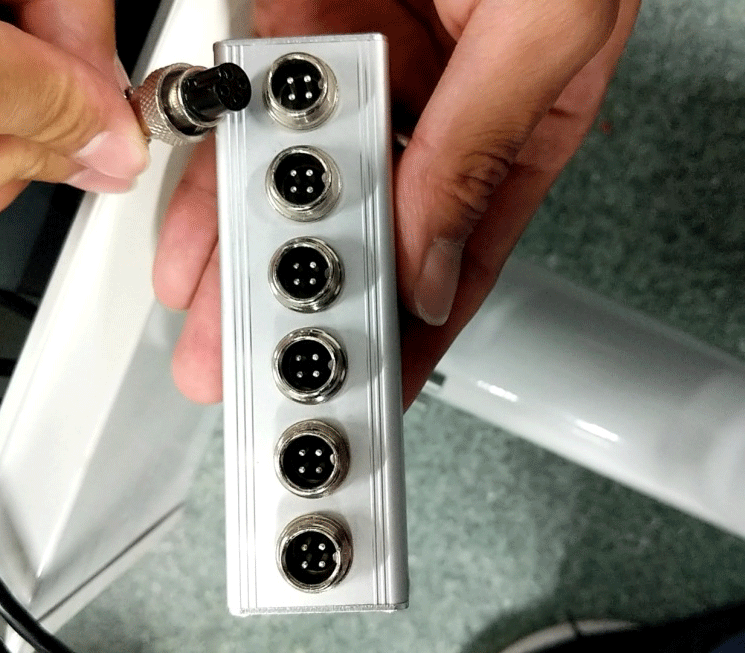

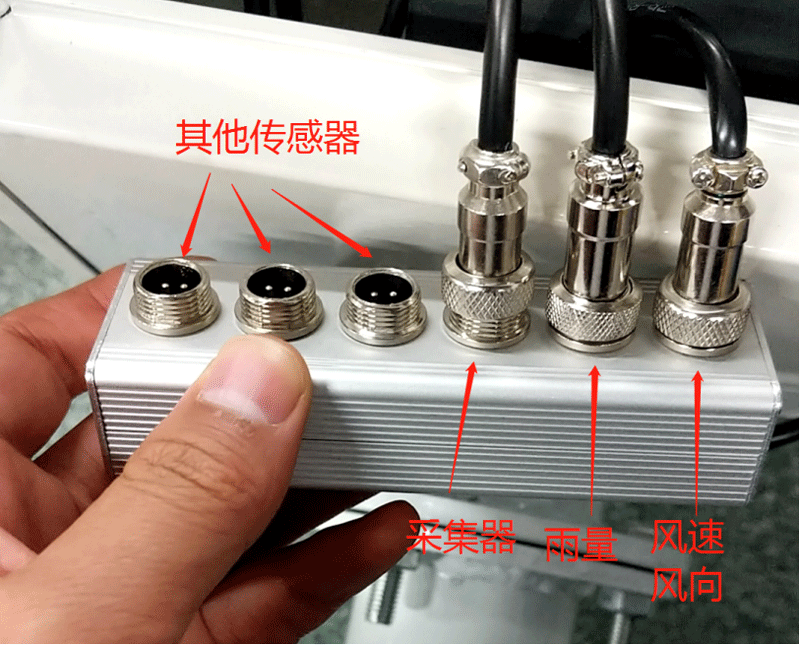

示例傳感器數據線為4芯一分二線，12mm航空插頭端連接到設備箱內的擴展盒

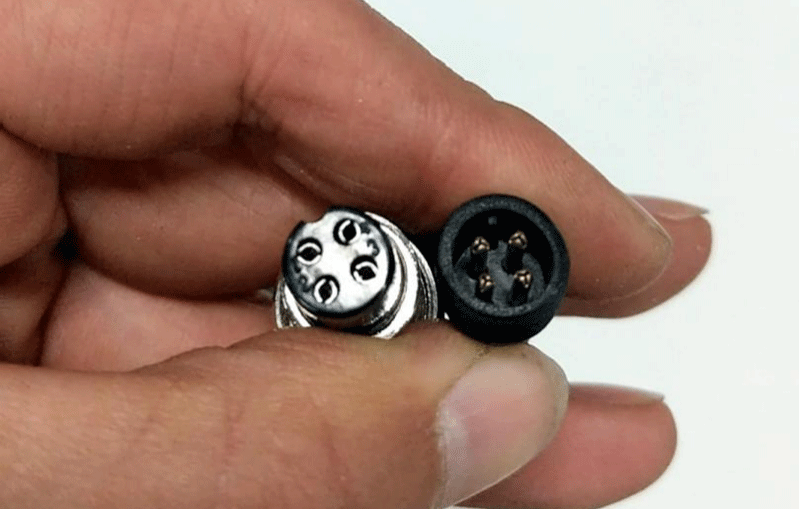

    安裝采集器航空頭與傳感器接頭時，應注意插頭缺口方向。

    擴展盒插線無順序區分。

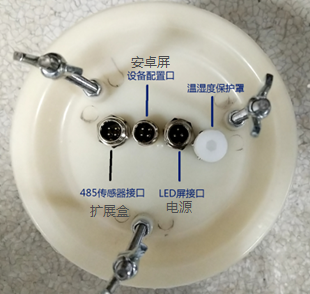

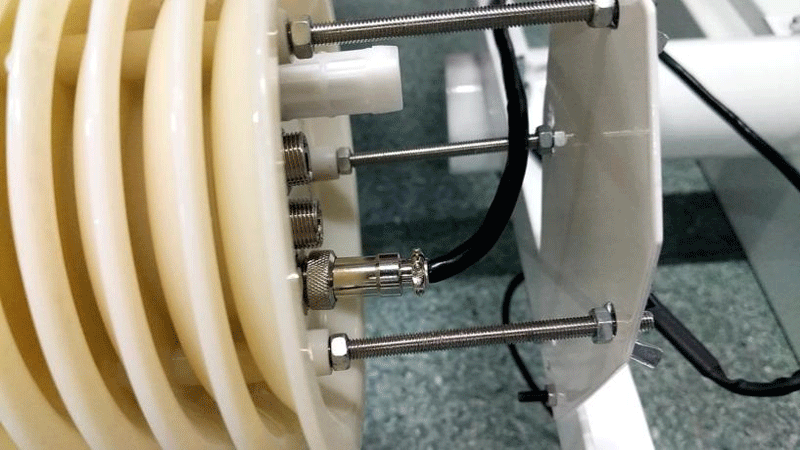

    采集器的傳感器接口為遠離溫濕度保護罩的4芯航空插頭。

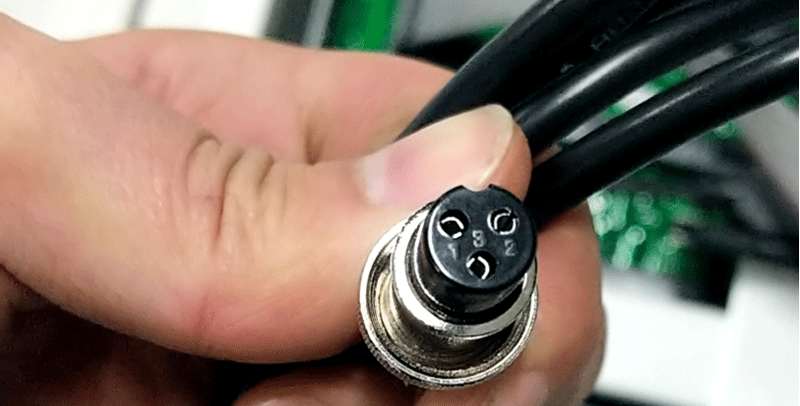

    （8）連接采集器電源線

采集器電源線為設備箱內預留的3芯航空插頭。

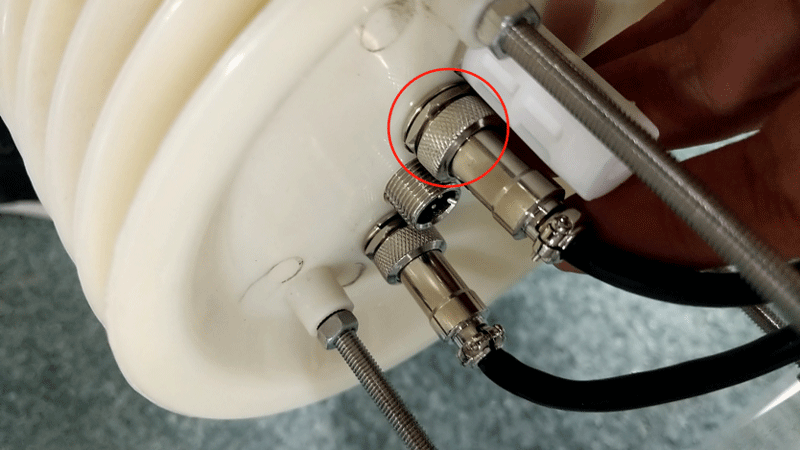

采集器電源接口為靠近溫濕度防水罩一端的3芯航空頭。

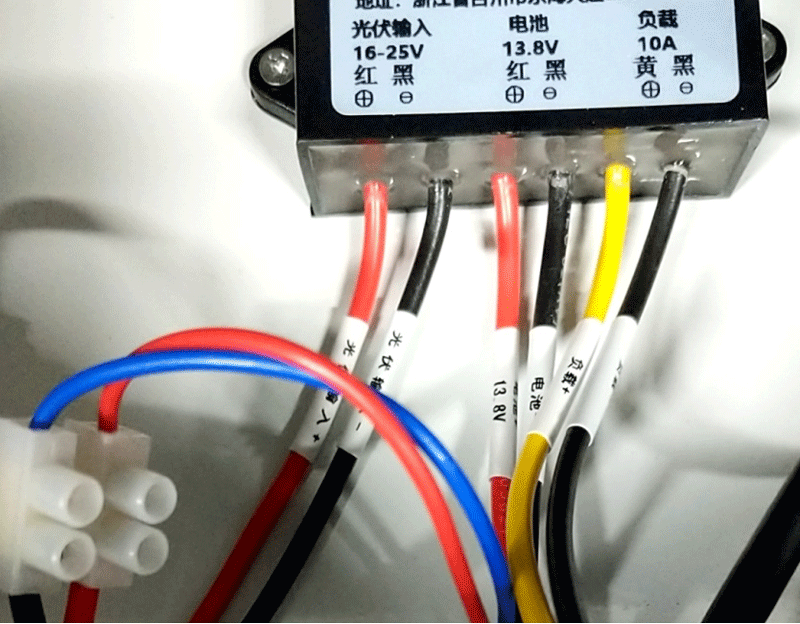

    （9）連接太陽能線

太陽能線連接到設備箱內的太陽能充電控制器上的光伏輸入端，紅色為正極，黑色為負極。

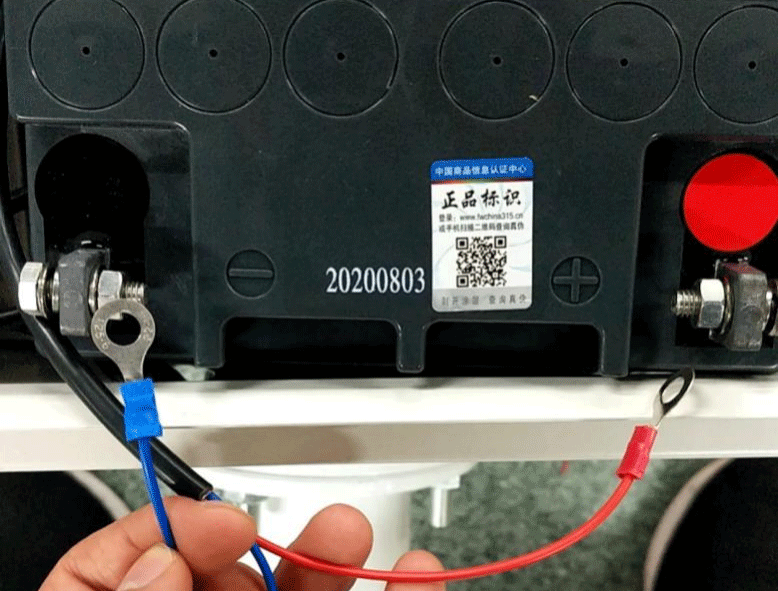

    （10）連接蓄電池

蓄電池連接線紅色或棕色為正極，藍色或黑色為負極。

    （11）將立桿豎立并安裝到基座上。

    （12）登錄云平臺查看數據

如果用戶所訂購的產品為聯網產品，請與銷售人員索取云平臺地址與賬戶。
